GL dubultās diafragmas servo savienojums

Produkta informācija

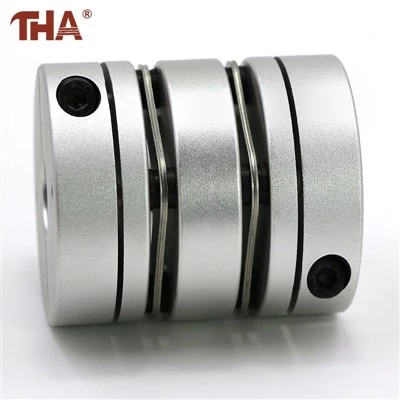

GL savienojumam ir divas iespīlēšanas rumbas, divas elastīgas diafragmas sekcijas un centrālā starplika. Abas rumbas ir izgatavotas no augstas -izturības alumīnija sakausējuma. Elastīgie elementi ir SUS304 atsperu tērauds, tāpēc montāža darbojas bez elastomēra ieliktņa vai ikdienas eļļošanas.



Kad savienotās vārpstas nedaudz izkustas no pozīcijas, diafragmas saliecas, nevis ļauj rumbas slīdēt. Norādītā leņķa pielaide ir 1,5 grādi, savukārt pieļaujamā ekscentricitāte un aksiālā kustība ir atkarīga no sakabes izmēra. Šīs vērtības ir uzstādīšanas robežas, nevis ieteicamie darbības mērķi; ciešāka vārpstas izlīdzināšana rada mazāku ciklisku slodzi uz diafragmām.



Skavas{0}}stila rumbas satver vārpstas, neizmantojot izvirzīto atslēgu vai regulēšanas skrūvi pret vārpstas virsmu. Katram urbumam joprojām ir pareizi jāsakrīt ar vārpstu, un stiprinājuma skrūves ir jāpievelk atbilstoši izvēlētajam modelim norādītajam griezes momentam.



Produkta apraksts

GL ir dubultā{0}}diafragmas līdzinieks īsākajai GS vienas{1}diafragmas sērijai. Papildu diafragma un centrālā daļa sniedz GL dizainam lielāku brīvību, lai pielāgotos paralēlai nobīdei, kā arī palielinās tā kopējais garums.



Ir pieejami desmit rāmju izmēri, sākot ar GL19 × 27 ar 1 N·m nominālo griezes momentu un beidzot ar GL82 × 98 pie 100 N·m. Maksimālais kataloga ātrums ir 10 000 apgr./min izmēriem līdz GL56 × 64, 9 000 apgr./min GL68 × 75 un 8 000 apgr./min GL82 × 98.



Izvēlieties savienojumu, vispirms pārbaudot abus vārpstu diametrus, pēc tam nominālo griezes momentu, maksimālo ātrumu un pieļaujamo pārvietojumu. Izvēlei nepietiek tikai ar motora jaudu, jo paātrinājums, apgriezienu frekvence un slodzes inerce var palielināt maksimālo griezes momentu virs motora nepārtrauktās vērtības.



Informācija par produktu

Modelis	Izmērs D × L mm	Nominālais griezes moments N·m	Ekscentriskums mm	Aksiālā novirze mm	Maksimālais ātrums apgr./min	Svars g
GL19 × 27	19 × 27	1	0.12	±0.18	10000	14.6
GL26 × 35	26 × 35	1.5	0.15	±0.30	10000	37
GL32 × 41	32 × 41	2	0.17	±0.36	10000	67
GL34 × 45	34 × 45	3	0.17	±0.36	10000	77
GL39 × 50	39 × 50	6	0.22	±0.45	10000	118
GL44 × 50	44 × 50	9	0.22	±0.54	10000	144
GL50 × 63	50 × 63	18	0.10	±0.54	10000	235
GL56 × 64	56 × 64	25	0.27	±0.72	10000	318
GL68 × 75	68 × 75	60	0.31	±0.80	9000	492
GL82 × 98	82 × 98	100	0.55	±0.80	8000	1013

Visiem modeļiem pieļaujamā leņķiskā novirze ir 1,5 grādi. Divus rumbas urbumus var izvēlēties atsevišķi, lai tie atbilstu motora vārpstai un piedziņas vārpstai. Pieprasot piedāvājumu, lūdzu, norādiet abus vārpstu diametrus.





FAQ

Kā GL sērija atšķiras no GS sērijas?
GL izmanto divas diafragmas sekcijas ar starpliku starp tām. GS izmanto vienu diafragmas sekciju, un tam ir īsāks kopējais korpuss.

Vai abās rumbas var izmantot dažādu izmēru urbumus?
Jā. Motora-puses un piedziņas-sānu urbumus var izvēlēties atsevišķi no pieejamajām urbuma opcijām šim rāmja izmēram.

Vai sakabei ir nepieciešama eļļošana?
Regulāra eļļošana nav nepieciešama, jo griezes moments tiek pārnests caur metāla rumbulām un nerūsējošā tērauda diafragmām.

Vai sakabe var izlabot sliktu vārpstas izlīdzināšanu?
Tas var pielāgot tikai tabulā norādītās ierobežotās novirzes. Pirms darba vārpstas joprojām ir jāsaskaņo pēc iespējas ciešāk.

Vai ir pieejamas{0}}uz zīmējumu balstītas urbuma vai montāžas izmaiņas?
Mēs veidojam pēc klienta rasējumiem saskaņā ar OEM/ODM un pieņemam pasūtījumus, kas ir mazi kā viens gabals standarta izmēriem.



Par mums

Uzņēmums Lishui Guangyuan Industry & Trade Co Ltd piegādā savienojumus un lineāros{0}}kustības komponentus servo sistēmām, automatizācijas iekārtām un pielāgotam aprīkojumam. Pirms pasūtījuma veikšanas urbuma kombinācijas un rāmja izmērus var salīdzināt ar motora un piedziņas{2}}vārpstas rasējumiem.
