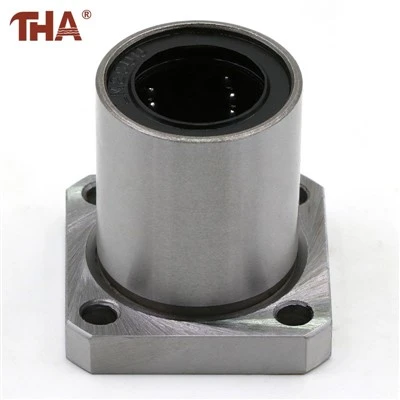

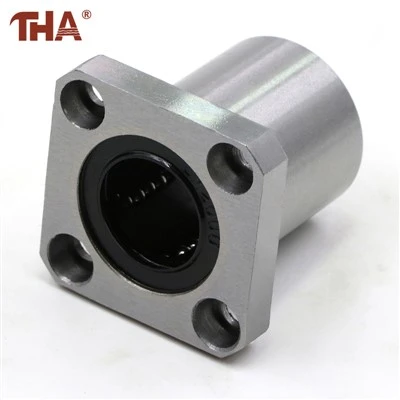

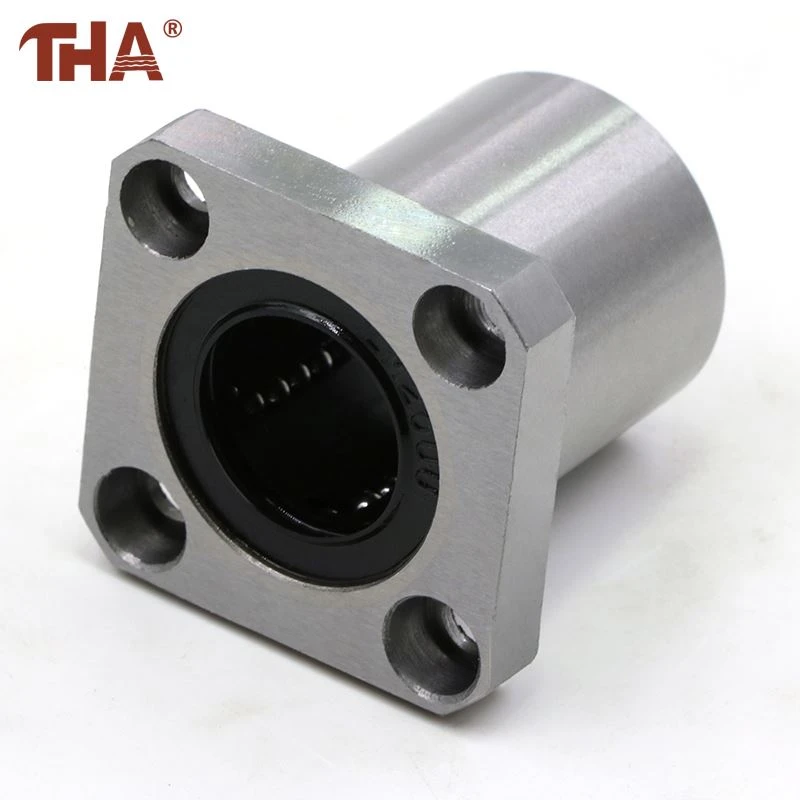

LMEK kvadrātveida atloka lineārās bukses

Produkta informācija

LMEK sērija ir paredzēta lineārai kustībai pa saderīgu apaļo vārpstu. Cilindriskā korpusa iekšpusē cirkulējošās bumbiņas nes kustīgo slodzi, bet kvadrātveida atloks nostiprina gultni pie mašīnas konstrukcijas.

Tā kompaktais atloks ir noderīgs tur, kur karietes plāksnei ir ierobežota vieta. Četri skrūvju caurumi sadala fiksācijas spēku ap gultņa korpusu un palīdz uzturēt izlīdzinājumu uzstādīšanas laikā. Blīves abos galos ierobežo putekļu iekļūšanu un palīdz saglabāt smērvielu.

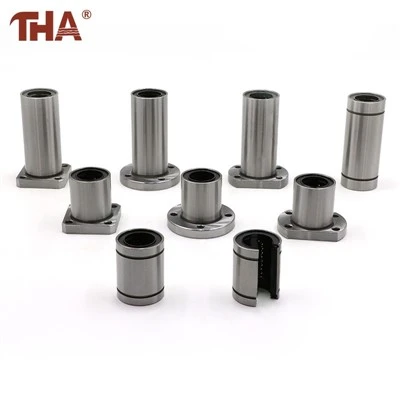

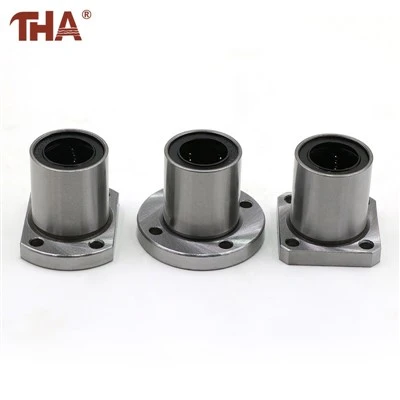

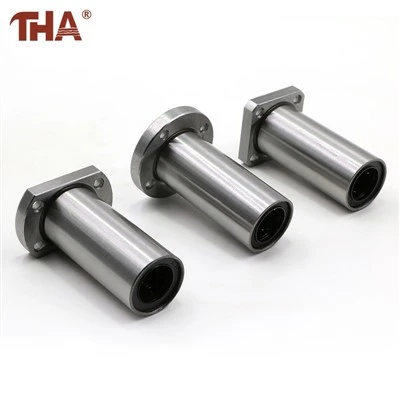

LMEK un LMEF gultņi fotogrāfijās var izskatīties līdzīgi, taču to atloku formas atšķiras. LMEK ir kvadrātveida atloka, savukārt LMEF izmanto apaļu atloku. Tāpēc pirms esošā gultņa nomaiņas ir jāpārbauda montāžas izmēri.

Produkta apraksts

Pieejamie urbumu izmēri ir no 8 mm līdz 80 mm. Standarta LMEK modeļi ir uzskaitīti visā izmēru diapazonā. Nerūsējošā LMESK versijas ir pieejamas no 8 mm līdz 60 mm; modelis LMESK80 nav iekļauts piegādātajās specifikācijās.

Šie gultņi ir piemēroti pozicionēšanas ķermeņiem, kompaktajām automatizācijas iekārtām, mērīšanas mehānismiem un vieglo materiālu{0}}apstrādes mezgliem. Tiem jābrauc uz taisnas, pareizi atbalstītas vārpstas. Paralēlās vārpstas ir rūpīgi jāizlīdzina, jo montāžas kļūda var izraisīt stingru kustību, nevienmērīgu lodītes slodzi vai priekšlaicīgu nodilumu.

Pirms pasūtīšanas saskaņojiet vārpstas diametru un atloka izmērus ar uzstādīšanas rasējumu. Tabulā norādītās slodzes vērtības ir modeļa izvēles atsauces vērtības, un tās nevajadzētu uzskatīt par pilnu sistēmas jaudu, neņemot vērā vārpstas atbalstu, darbības ātrumu, eļļošanu un montāžas precizitāti.

Informācija par produktu

FAQ

1. Kāpēc šī lapa nav nosaukta kā vispārēji montējams gultnis?
Visi publicētie modeļi pieder LMEK kvadrātveida{0}}atloku saimei. "Mounted Linear Bearings" ir pārāk plašs un var attiekties arī uz alumīnija gultņu blokiem vai citiem atloku veidiem.

2. Kas jāiestrādā montāžas plāksnē?
Plāksnei ir nepieciešama atstarpe cilindriskajam korpusam un caurumiem, kas atbilst kvadrātveida atlokam. Izmantojiet zīmējumu izvēlētajam izmēram.

3. Vai LMEF var uzstādīt vienā un tajā pašā skrūvju shēmā?
Nav jāizdara nekādi pieņēmumi. LMEF izmanto apaļu atloku, savukārt LMEK izmanto kvadrātveida atloku ar atšķirīgu montāžas kontūru.

4. Kāpēc šis gultnis nevar darboties uz pilnībā atbalstītas vārpstas?
Slēgtais korpuss pilnībā ieskauj vārpstu, un tam nav apakšējās atveres, caur kuru var iziet vārpstas balsts.

5. Vai ir pieejams LMESK80UU?
Tas nav parādīts pievienotajā specifikāciju tabulā. Publicētā 80 mm opcija ir LMEK80UU gultņa-tērauda kolonnā.

6. Kāda informācija jānosūta kopā ar pasūtījumu?
Ja ir svarīga izmēru saderība, norādiet pilnu modeli, daudzumu, vārpstas specifikāciju un montāžas{0}}plāksnes rasējumu.

7. Vai apkārtējās montāžas sastāvdaļas var pielāgot?
Mēs veidojam pēc klientu rasējumiem saskaņā ar OEM/ODM un pieņemam pasūtījumus, kas ir tikai viens gabals standarta izmēriem.

Par mums

Lishui Guangyuan Industry & Trade Co., Ltd. piegādā lineāros gultņus un atbilstošas ​​vārpstas rūpnieciskām kustībām. Montāžas rasējumus var pārskatīt pirms izgatavošanas, lai apstiprinātu korpusa klīrensu, atloku izmērus un stiprinājuma -caurumu pozīcijas.
