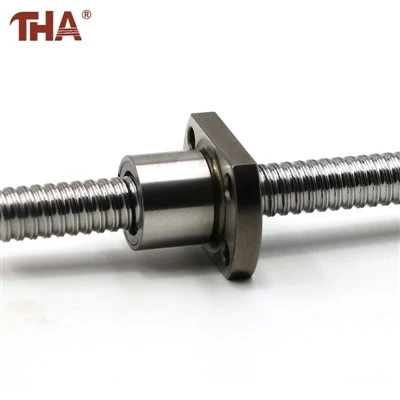

SFK miniatūra smalka svina lodīšu skrūve



Produkta informācija

SFK klāsts ir veidots, pamatojoties uz maziem vārpstu diametriem un salīdzinoši īsiem vadiem. Mazākā sarakstā iekļautā kombinācija ir SFK0401, ar nominālo diametru 4 mm un vadu 1 mm. Lielākais norādītais diametrs ir 25 mm, pieejams ar 2 mm vai 3 mm vadu.



Vairākiem diametriem ir vairāk nekā viena pievada opcija. Tas ļauj aprīkojuma izstrādātājam saglabāt līdzīgu vārpstas izmēru, vienlaikus mainot katra apgrieziena radīto lineāro kustību. Piemēram, 12 mm grupā ietilpst 2 mm, 4 mm un 5 mm vadi.



Skrūves vārpstu ražo velmējot. To nedrīkst uzrādīt kā pieslīpētu lodīšu skrūvi, ja vien atsevišķā ražošanas specifikācijā nav apstiprināts citādi.



Produkta apraksts

Šī sērija ir piemērota kompaktiem padeves mehānismiem, regulēšanas ierīcēm un mazām automatizētām asīm, kur skrūvei un uzgriežņiem ir ierobežota vieta. Īsāki vadi arī atvieglo nelielu mehānisku soli, pilnībā nepaļaujoties uz elektroniskās vadības iestatījumiem.



Modeļa izvēle sākas ar nepieciešamo kustību vienā apgriezienā. Pēc tam vārpstas diametrs tiek pārbaudīts attiecībā pret darba garumu, aksiālo slodzi un atbalsta izvietojumu. Izvēloties tikai pēc ārējā diametra, var iegūt nepareizu rezultātu, jo tādi modeļi kā SFK1002 un SFK1004 rada atšķirīgu gājienu no tāda paša motora apgriezienu skaita.



Gatavajai vārpstai jābūt garākai par mašīnas nepieciešamo gājienu. Papildu vietu aizņem uzgrieznis, gultņu balsti, sakabes savienojums un gala atstarpes. Šīs sadaļas jāiekļauj zīmējumā, pirms tiek apstiprināts galīgais garums.

Montāžas laikā uzgriežņa kronšteinam jāatbilst lodveida uzgrieznim, neatraujot to no skrūves ass. Lodveida skrūve virza mehānismu, savukārt atsevišķa virzošā struktūra atbalsta kustīgo komponentu. Eļļošana un aizsardzība pret piesārņojumu jānodrošina arī mašīnas konstrukcijai.



Mēs pieņemam pasūtījumus, kas ir mazi kā viens gabals standarta izmēriem. Lūdzu, sazinieties ar mums, lai uzzinātu piegādes laiku, pamatojoties uz pasūtījuma daudzumu.



Informācija par produktu

Modelis	Nominālais diametrs	Svins	Travel Per Revolution
SFK0401	4 mm	1 mm	1 mm
SFK0601	6 mm	1 mm	1 mm
SFK0801	8 mm	1 mm	1 mm
SFK0802	8 mm	2 mm	2 mm
SFK0825	8 mm	2,5 mm	2,5 mm
SFK1002	10 mm	2 mm	2 mm
SFK1004	10 mm	4 mm	4 mm
SFK1202	12 mm	2 mm	2 mm
SFK1204	12 mm	4 mm	4 mm
SFK1205	12 mm	5 mm	5 mm
SFK1402	14 mm	2 mm	2 mm
SFK1602	16 mm	2 mm	2 mm
SFK2002	20 mm	2 mm	2 mm
SFK2502	25 mm	2 mm	2 mm
SFK2503	25 mm	3 mm	3 mm





FAQ

J: Vai šī ir zemējuma lodīšu skrūvju sērija?
A: Nē. Lapa identificē skrūves vārpstu kā velmētu, nevis noslīpētu.

J: Vai SFK0801 un SFK0825 ir savstarpēji aizstājami?
A: Nē. To nominālais diametrs ir 8 mm, taču tiem ir atšķirīgi pievadi un atbilstošas ​​sacīkšu trases specifikācijas.

J: Kā tiek noteikts ceļojums uz vienu apgriezienu?
A: Tas atbilst modeļa nominālajam pārsvaram. Piemēram, SFK1004 nodrošina teorētisko kustību 4 mm uz vienu apgriezienu.

J: Vai vārpstu var piegādāt ar gataviem galiem?
A: Jā. Abiem gala profiliem jābūt nodrošinātiem ar nepieciešamajiem gultņu ligzdām, pleciem, vītnēm un sakabes izmēriem.

J: Kāda informācija ir nepieciešama pirms pasūtīšanas?
A: Norādiet pilnu SFK modeli, nepieciešamo gājienu, kopējo garumu, darbības apstākļus un beigu{0}}apstrādes rasējumu.



Par mums

Lishui Guangyuan Industry & Trade Co., Ltd. ražo lodīšu skrūves un ar tām saistītās lineārās{2}}kustības sastāvdaļas mašīnu ražotājiem un iekārtu ražotājiem. OEM un ODM pasūtījumiem ir pieejami standarta SFK modeļi un{4}}uz rasējumu balstīta vārpstas sagatavošana.
