GCr15 iezemētā apaļā gultņa vārpsta

Produkta informācija

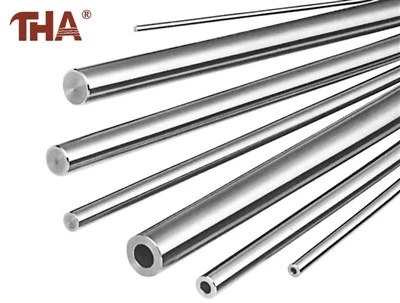

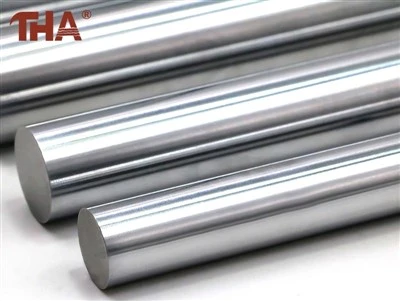

Šī vārpsta ir izgatavota no GCr15 tērauda. Ārpuse vispirms tiek rūdīta un pēc tam slīpēta, jo šī virsma ir daļa, ar kuru atkārtoti saskaras gultņa iekšpusē esošās lodītes. Vārpsta ir cieta, nevis doba.



Standarta diametri aptver 3 mm līdz 150 mm. Garumu nosaka mašīnas izkārtojums. Ir pieejamas vienkārši grieztas vārpstas, savukārt rasējumus var izmantot pakāpju galiem, vītnēm, plakaniem un aksiāliem vai šķērseniskiem{4}}urbumiem.



Produkta apraksts

Pirms jebkādas apstrādes ir svarīgi trīs izmēri: gultņa urbums, attālums starp vārpstas balstiem un nepieciešamais gājiens. Gultņa urbums nosaka vārpstas diametru. Atbalsta attālums ietekmē lieces. Ceļojums nosaka, cik daudz nepārtrauktas braukšanas virsmas jāpaliek pēc tam, kad ir atstāta vieta balstiem un gala elementiem.



Uzstādīšana nedrīkst novietot vītni, plakanu vai urbtu daļu gultņa darba ceļā. Šīs funkcijas ir ārpus pārvietošanās zonas, ja vien mašīnas konstrukcija īpaši nenosaka citādi.



Gala-atbalstītās vārpstas ir piemērotas daudziem īsākiem mehānismiem. Ja vārpsta ir gara vai tai ir lielāka sānu slodze, var būt nepieciešams atbalsts visā garumā. Šis lēmums ir balstīts uz faktisko laidumu un slodzi, nevis tikai vārpstas diametru.



Informācija par produktu

Specifikācijas punkts	Lapas dati
Komponents	Cilindriska lineāra{0}}kustības vārpsta
Pamata konstrukcija	Ciets
Standarta tērauds	GCr15
Ārpuse	Rūdīts un slīpēts
Diametra pārklājums	3 mm līdz 150 mm
Piegādātais garums	Izgatavots pēc pasūtītā garuma
Zīmēšanas iespējas	Pakāpieni vītnes dzīvokļos un urbtās funkcijas
Darba partneris	Apaļš lineārais gultnis

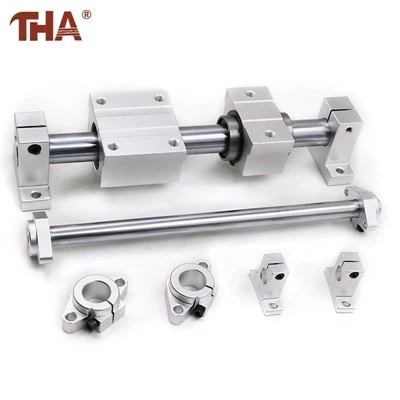

Instalācijas izvēle	Beigt atbalstīt vai pastāvīgi atbalstīt





FAQ

Kur būtu jānovieto pielāgotā apstrāde?

Mehāniski apstrādātajām sekcijām parasti jāpaliek ārpus gultņa darba gājiena. Atzīmējiet zīmējumā visu pārvietošanās laukumu un katru gala izmēru.

Vai vārpstas diametrs ir pietiekams, lai veiktu pasūtījumu?

Nē. Nepieciešams arī garums, atbalsta pozīcijas, izmantojamais gājiens un gala detaļas.

Kad ir nepieciešams atbalsts gar vārpstu?

Tas var būt vajadzīgs, ja neatbalstīta laiduma vai sānu slodze varētu izraisīt nepieņemamu lieci. Pirms šīs izvēles ir jāņem vērā mašīnas izkārtojums.

Vai standarta izmēru var iegādāties nelielā daudzumā?

Mēs pieņemam pasūtījumus, kas ir mazi kā viens gabals standarta izmēriem. Lūdzu, sazinieties ar mums, lai uzzinātu piegādes laiku, pamatojoties uz pasūtījuma daudzumu.



Par mums

Lishui Guangyuan Industry & Trade Co Ltd griež un apstrādā lineārās vārpstas gultņu{0}}vadāmām iekārtām. Ražošanu var veikt pēc standarta izmēriem vai gatavā klienta zīmējuma.
