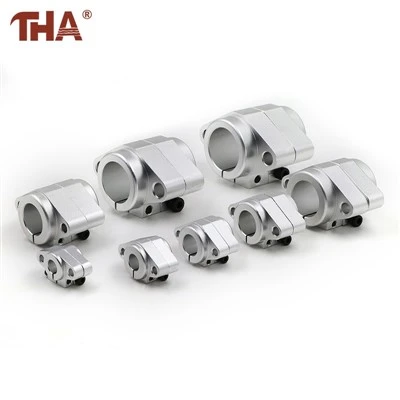

SHF sadalītās skavas vārpstas turētājs

Produkta informācija

SHF ir stacionārs balsts, nevis lineārs gultnis. Tas nesatur cirkulējošo bumbiņu un nepārvietojas gar vārpstu. Tās mērķis ir noturēt taisnu apaļo vārpstu fiksētā stāvoklī uz mašīnas rāmja.



Caur vienu urbuma pusi tiek apstrādāts šķelšanās. Skavas skrūves pievilkšana nedaudz samazina atvērumu un satver ievietoto vārpstu. Priekšējais atloks nodrošina montāžas atveres turētāja piestiprināšanai pie vertikālas plāksnes, sānu rāmja vai citas piemērotas virsmas.



Modeļa numurs atbilst nominālajam vārpstas diametram. SHF16A ir paredzēts 16 mm vārpstai, savukārt SHF40A atbilst 40 mm vārpstai. Vārpstas diametram un turētāja urbumam jāsakrīt; skavas sprauga ir paredzēta vārpstas nostiprināšanai, nevis turētāja pielāgošanai citam izmēram.



Produkta apraksts

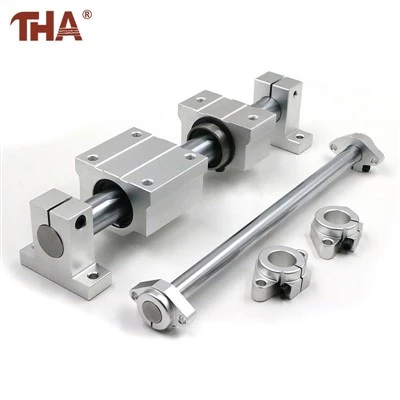

SHF balsti ir noderīgi, ja apaļai vārpstai ir jāizvirzās horizontāli no mašīnas plāksnes. Pāris var arī turēt abus fiksētas vārpstas galus atkarībā no aprīkojuma struktūras. Pēc tam vārpstu var izmantot ar atsevišķu lineāro buksi vai gultņu bloku, kas pārvietojas pa to.



Uzstādīšana sākas ar atbalsta montāžas virsmu. Abi SHF turētāji jānovieto tā, lai to urbumiem būtu vienāda viduslīnija. Ja balsti ir nobīdīti, to pievilkšana var saliekt vārpstu vai likt kustīgajam gultnim sasaistīties braukšanas laikā.



Pirms skavas pilnīgas pievilkšanas ievietojiet vārpstu. Pēc izlīdzināšanas nostipriniet atloka stiprinājuma skrūves un pēc tam vienmērīgi pievelciet skavu. Alumīnija korpuss ir paredzēts vārpstas atrašanās vietas noteikšanai un noturēšanai; to nedrīkst izmantot, lai ar spēku izlabotu stipri nepareizu rāmi.



Pasūtot norādiet pilnu SHF modeli, vārpstas diametru un nepieciešamo daudzumu. Ja montāžas plāksne jau ir izgatavota, pirms iegādes salīdziniet atloka izmērus un atstarpi starp atverēm ar izstrādājuma zīmējumu.



Mēs veidojam pēc klientu rasējumiem saskaņā ar OEM/ODM un pieņemam pasūtījumus, kas ir pat viens gabals standarta izmēriem.



Informācija par produktu

Modelis	Atbilstošs vārpstas nominālais diametrs
SHF3A	3 mm
SHF4A	4 mm
SHF5A	5 mm
SHF6A	6 mm
SHF8A	8 mm
SHF10A	10 mm
SHF12A	12 mm
SHF13A	13 mm
SHF16A	16 mm
SHF20A	20 mm
SHF25A	25 mm
SHF30A	30 mm
SHF35A	35 mm
SHF40A	40 mm
SHF50A	50 mm
SHF60A	60 mm



Būvniecības priekšmets	Specifikācija
Produktu sērija	SHF
Turētāja materiāls	Alumīnija sakausējums
Virsmas krāsa	Sudrabs
Vārpstas noturēšana	Sadalīts urbums ar skavas skrūvi
Montāžas forma	Atloku sejas stiprinājums
Produkta funkcija	Fiksēts balsts apaļai lineārai vārpstai
Kustīgās sastāvdaļas	Nav
Atlases pamats	Vārpstas diametrs un atloka stiprinājuma izmēri





FAQ

J: Vai SHF atbalsts ietver lineāro gultni?
A: Nē. Tas ir fiksēts vārpstas turētājs. Atsevišķs gultnis vai bukse ir nepieciešama, ja citai sastāvdaļai ir jāslīd gar vārpstu.

J: Vai SHF16A var turēt 15 mm vai 17 mm vārpstu?
A: Tas jāizmanto ar norādīto 16 mm vārpstu. Skava nav paredzēta, lai kompensētu atšķirīgu nominālo diametru.

J: Vai vārpstai pietiek ar vienu balstu?
A: Tas ir atkarīgs no mašīnas izkārtojuma. Daudzas fiksētas{1}}vārpstas iekārtas izmanto vienu balstu katrā galā.

J: Kas ir jāpārbauda pirms pasūtīšanas?
A: Apstipriniet vārpstas diametru, atloka izmērus, montāžas -caurumu pozīcijas un nepieciešamo balstu skaitu.

J: Vai atbalstu var izgatavot no zīmējuma?
A: uz zīmējumu{0}} balstīta OEM/ODM produkcija ir pieejama, ja standarta SHF izmēri neatbilst instalācijai.
