GFC poliuretāna zirnekļa žokļu savienojums

Produkta informācija

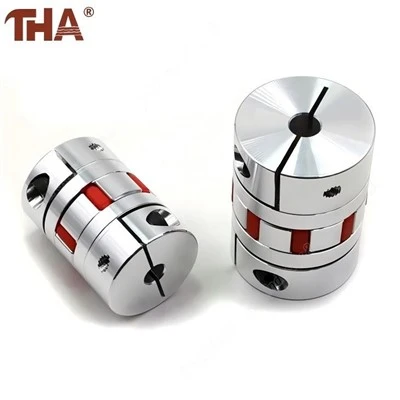

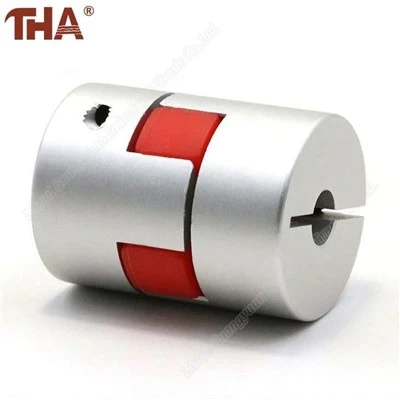

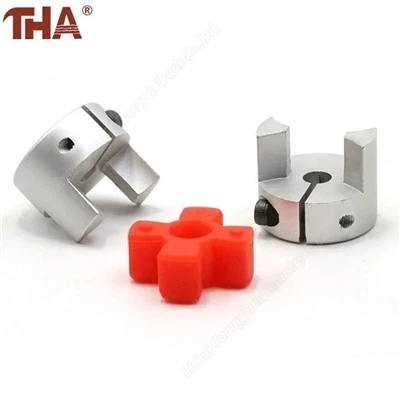

Darba mezglu veido trīs daļas: ievades centrmezgls, izvades centrmezgls un centrālais zirneklis. Rumbas ir izgatavotas no augstas-izturības alumīnija sakausējuma ar anodētu virsmu. Katalogā starp tiem ir norādīts poliuretāna elastomērs.



Zirneklis normālas darbības laikā atdala metāla spīles. Tas arī mīkstina daļu trieciena, kas rodas iedarbināšanas, apstāšanās un atpakaļgaitas laikā. Ap šo elementu nav nepieciešama eļļa vai smērviela.

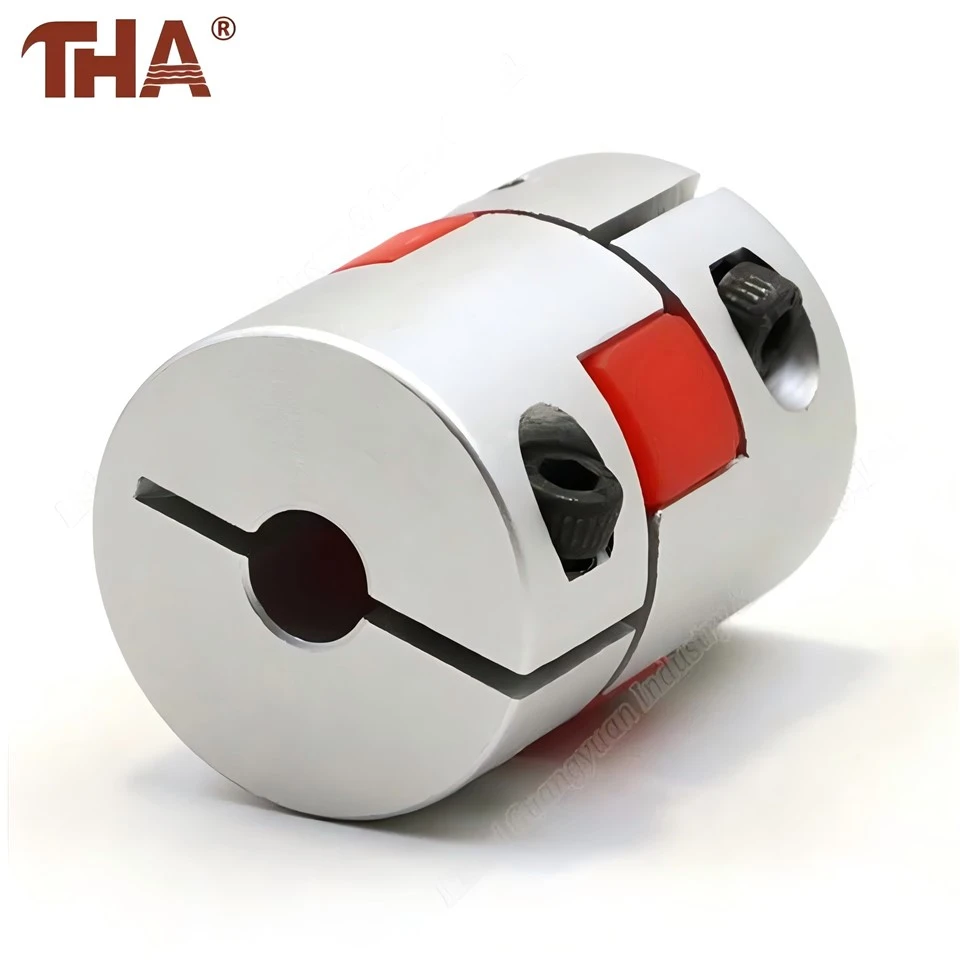

Skavas{0}}veida rumbas nostiprina vārpstas abos galos. Katram rāmim piedāvātajā diapazonā var kombinēt dažādus urbuma diametrus, ļaujot vienam savienojumam savienot nevienāda izmēra vārpstas.



Produkta apraksts

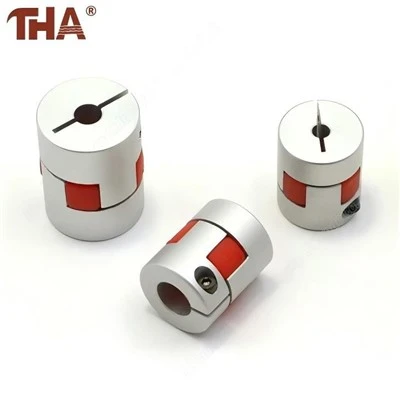

GFC modeļi aptver korpusa diametru no 14 mm līdz 95 mm. Trīs mazāko modeļu nominālais griezes moments ir 5 N·m, savukārt GFC95×126 sasniedz 250 N·m. Lielāki rāmji pieļauj plašāku vārpstu izvēli, taču tiem ir arī nepieciešams vairāk vietas uzstādīšanai.



Zirneklis ir funkcionējoša sastāvdaļa, un tas ir jāpārbauda, ​​ja piedziņā rodas papildu kustība, trieciena troksnis vai neparastas reakcijas izmaiņas. Lai gan pretējās spīles var saskarties pēc nopietniem elastomēra bojājumiem, sakabe nedrīkst turpināt darboties šādā stāvoklī. Metāla-pret-metāla kontakts noņem paredzēto amortizāciju un var pārnest triecienu uz vārpstām un gultņiem.



Publicētās pārvietojuma robežas ir mazas: 0,1 mm ekscentricitāte, 1 grāda leņķiskā kustība un ±0,2 mm aksiālā kustība. Šie ierobežojumi ļauj sakabei izturēt nelielu uzstādīšanas kļūdu; tie neaizstāj pareizu vārpstas izlīdzināšanu.



Informācija par produktu

Modelis	Korpusa izmērs mm	Nominālais griezes moments N·m	Maksimālais ātrums apgr./min
GFC14×22	14 × 22	5	10000
GFC20×25	20 × 25	5	10000
GFC20×30	20 × 30	5	10000
GFC25×30	25 × 30	10	10000
GFC25 × 34	25 × 34	10	10000
GFC30×35	30 × 35	12.5	10000
GFC30×40	30 × 40	12.5	10000
GFC40×50	40 × 50	17	8000
GFC40×55	40 × 55	17	8000
GFC40 × 66	40 × 66	17	7000
GFC55 × 49	55 × 49	45	6500
GFC55 × 78	55 × 78	45	6000
GFC65 × 80	65 × 80	108	5500
GFC65 × 90	65 × 90	108	5500
GFC80 × 114	80 × 114	145	4500
GFC95 × 126	95 × 126	250	4000

Katalogā ir norādīta kopējā pieļaujamā ekscentricitāte 0,1 mm, leņķiskā kustība 1 grāds un aksiālā kustība ±0,2 mm. Urbuma pieejamība un stiprinājuma griezes moments atšķiras atkarībā no modeļa un paliek pieejami saglabātajā specifikācijas zīmējumā.





FAQ

Vai poliuretāna zirnekli var nomainīt?

Jā. Zirneklis ir atsevišķa daļa, kas atrodas starp diviem centrmezgliem. Tā izmēram jāatbilst atlasītajam GFC savienojumam.

Kas notiek, ja zirneklis ir stipri nodilis?

Var palielināties klīrenss, trieciena troksnis un nestabila reakcija. Sakabe ir jāaptur un jāpārbauda, ​​nevis jāatstāj darboties, izmantojot metāla spīles kontaktu.

Vai abām rumbām var būt dažādi urbuma izmēri?

Jā. Ja izvēlētajam modelim ir pieejami abi izmēri, var izvēlēties dažādus ieejas un izejas urbumus.

Vai sakabei ir nepieciešama eļļošana?

Poliuretāna zirneklim nav nepieciešama eļļošana.

Vai urbumu vai vispārējo konfigurāciju var pielāgot?

Mēs veidojam pēc klienta rasējumiem saskaņā ar OEM/ODM un pieņemam pasūtījumus, kas ir mazi kā viens gabals standarta izmēriem.



Par mums

Uzņēmums Lishui Guangyuan Industry & Trade Co Ltd piegādā sajūgus un lineāros -kustības komponentus motora-iekārtām un automatizācijas mezgliem. Vārpstas diametrus, maksimālo griezes momentu un uzstādīšanas izmērus var pārskatīt pirms modeļa apstiprināšanas.
