Produkta informācija

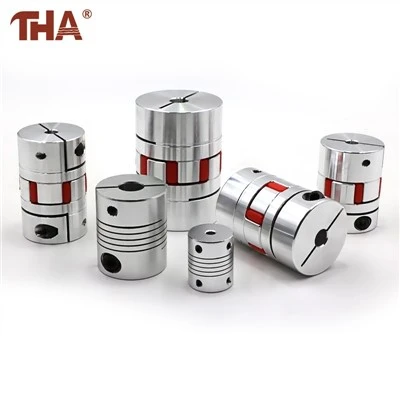

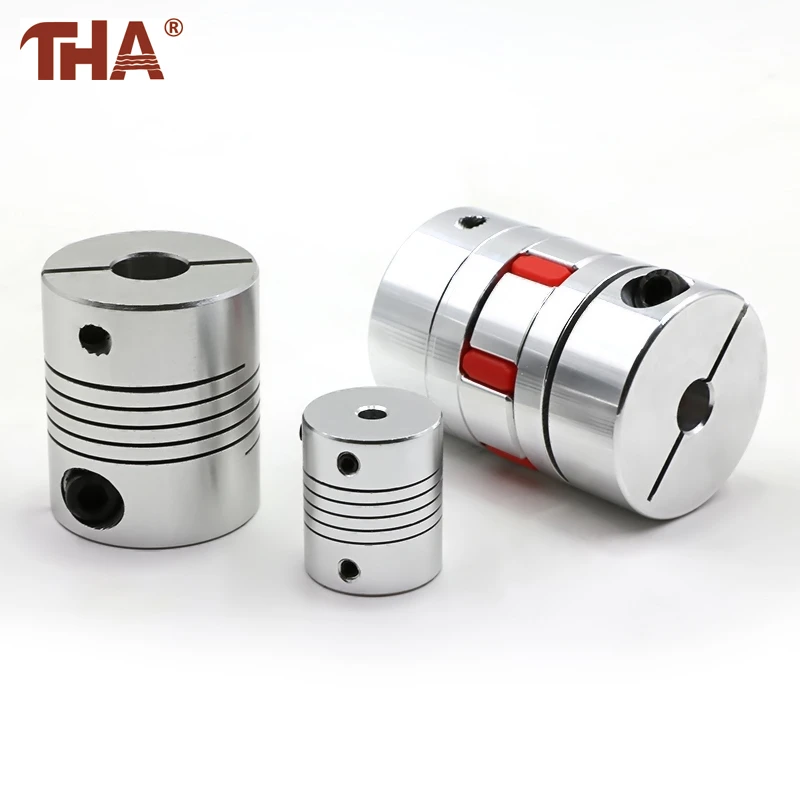

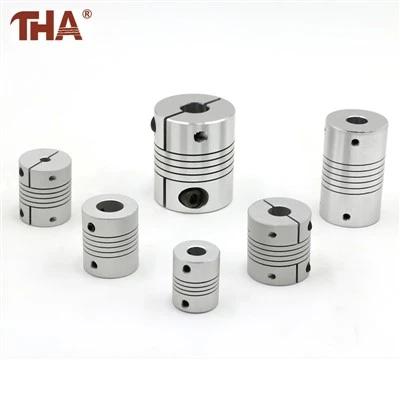

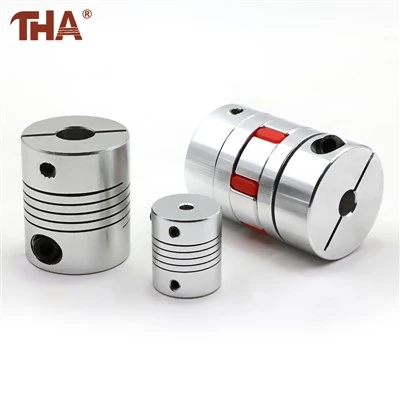

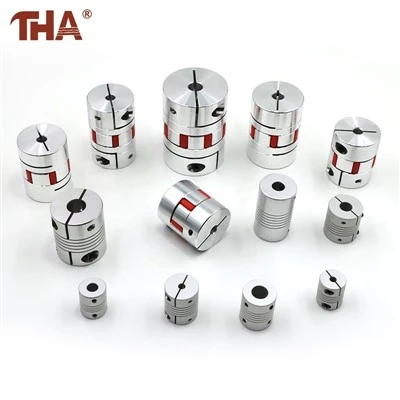

GIC sērijas noteicošā iezīme ir tās paralēlais slots. Izgriezumi ir izvietoti caur vienu alumīnija korpusu, atstājot savienotas lieces daļas starp ieejas un izejas rumbu. Griezes moments seko šim nepārtrauktajam metāla ceļam jebkurā rotācijas virzienā.



Skavas skrūve aizver katru rumbu ap tās vārpstu. Tas ļauj izvairīties no visa turēšanas spēka koncentrēšanas pie regulēšanas skrūves gala. Abos galos var izmantot dažādus urbumus, kas ir noderīgi, ja motora vārpstai un piedziņas vārpstai nav vienāds diametrs.



Sakabe var absorbēt nelielas vārpstas stāvokļa izmaiņas, taču tā nav paredzēta slikti samontētas piedziņas iztaisnošanai. Kataloga ierobežojumi ir 2 grādu leņķiskā nobīde un ±0,2 mm aksiālā kustība. Atļautā ekscentricitāte svārstās no 0,10 līdz 0,20 mm atkarībā no rāmja izmēra.



Produkta apraksts

Vairākiem GIC modeļiem ir kopīgs ārējais diametrs, taču tie atšķiras pēc garuma. Piemēram, GIC16 × 16 ir īsāks nekā GIC16 × 23. Tāda pati izvēle parādās 20 mm, 25 mm, 32 mm, 40 mm un 50 mm rāmju grupās.



Īsāks korpuss ietaupa vietu un kopumā rada kompaktāku savienojumu. Garāks korpuss maina elastīgo sekciju un uzstādīšanas aploksni. Šie modeļi ir atsevišķas konfigurācijas, nevis divi nosaukumi maināmām daļām.



Mazākā GIC modeļa kataloga griezes moments ir 0,5 N·m. Vērtējumi pieaug diapazonā līdz 20 N·m GIC50×50 un GIC50×71.

Savienojuma izmēram jābūt lielākajam griezes momentam, kas sasniegts iedarbināšanas, bremzēšanas vai atpakaļgaitas laikā, nevis tikai griezes momentam, ko mēra pēc tam, kad mašīna sasniedz nemainīgu ātrumu.



Informācija par produktu

Ārējais diametrs mm	Pieejamie modeļi	Nominālais griezes momenta diapazons N·m	Ekscentriskums mm
12	GIC12 × 18,5	0.5	0.10
16	GIC16×16 un GIC16×23	0.5	0.10
19	GIC19 × 23	1	0.10
20	GIC20×20 un GIC20×26	1	0.10
25	GIC25×25 un GIC25×31	2	0.15
28.5	GIC28,5 × 38	3	0.15
32	GIC32×32 un GIC32×41	4	0.15
38	GIC38 × 41	6.5	0.20
40	GIC40×50 un GIC40×56	6,5 līdz 8	0.20
42	GIC42 × 50	8.5	0.20
50	GIC50×50 un GIC50×71	20	0.20

Kopējie kustības ierobežojumi uzskaitītajām sērijām ir 2 grādu leņķiskā nobīde un ±0,2 mm aksiālā novirze. Precīza urbuma pieejamība un stiprinājuma griezes moments ir norādīti saglabātajā specifikācijas zīmējumā.



Servo sakabe

Sakabes pieder vispārīgo mehānisko daļu kategorijai un tiek izmantotas, lai savienotu divas vārpstas (aktīvo vārpstu un piedziņas vārpstu) dažādos mehānismos, lai tās grieztos kopā, lai pārraidītu griezes momentu.

Nosūtīt pieprasījumu

Apraksts

Sakabes pieder vispārīgo mehānisko daļu kategorijai un tiek izmantotas, lai savienotu divas vārpstas (aktīvo vārpstu un piedziņas vārpstu) dažādos mehānismos, lai tās grieztos kopā, lai pārraidītu griezes momentu.



Produkta informācija

Lishui Guangyuan Industry & Trade Co., Ltd. ir viens no profesionālajiem profesionālu CNC piederumu ražotājiem un piegādātājiem Ķīnā. Mums ir pirmās-klases testēšanas aprīkojums, lai noteiktu dažādu datu parametru servo savienojumu un kontrolētu servo savienojuma kvalitāti. Ja vēlaties uzzināt attiecīgā produkta cenu, jebkurā laikā varat nosūtīt mums savu e-pastu.



Produkta apraksts

Elastīgā sakabe izmanto paralēlu vai spirālveida rievu sistēmu, lai pielāgotos dažādām novirzēm un precīzi pārraidītu griezes momentu. Elastīgajiem savienojumiem parasti ir labas veiktspējas un cenas priekšrocības. Daudzos praktiskos pakāpju un servo sistēmu lietojumos elastīgie savienojumi ir pirmā izvēle. Viengabalains-konstrukcija ļauj elastīgajai sakabei realizēt nulles-klīrensa griezes momenta pārvades priekšrocības un bez apkopes. Elastīgajai sakabei galvenokārt ir šādas divas pamata sērijas: spirālveida rievas tips un paralēlās rievas veids.



FAQ

Kā GIC savienojums atšķiras no iepriekšējā GC modeļa?

GIC izmanto paralēli apstrādātas slotas un skavas rumbas. GC lapa aptver dažādu elastīgu{1}}korpusa izkārtojumu ar dažādiem izmēriem un darbības datiem.

Vai abi savienojuma urbumi var atšķirties?

Jā. Motora-sānu urbumu un piedziņas{2}}sānu urbumu var izvēlēties atsevišķi šim modelim pieejamajā diapazonā.

Kuru modeli vajadzētu izmantot, ja uzstādīšanas vieta ir ierobežota?

Īsās versijas, piemēram, GIC16×16, GIC20×20, GIC25×25, GIC32×32 un GIC50×50, aizņem mazāk aksiālās vietas. Griezes momenta un urbuma prasības joprojām ir jāpārbauda.

Vai sakabei ir nepieciešama eļļošana?

Regulāra eļļošana nav nepieciešama, jo elastīgā daļa tiek apstrādāta tieši alumīnija korpusā.

Vai var piegādāt ne{0}}standarta urbuma izmērus?

Mēs veidojam pēc klienta rasējumiem saskaņā ar OEM/ODM un pieņemam pasūtījumus, kas ir mazi kā viens gabals standarta izmēriem.



Par mums

Uzņēmums Lishui Guangyuan Industry & Trade Co Ltd piegādā vārpstas savienojumus un lineāros -kustības komponentus servo, pakāpju un automatizācijas sistēmām. Vārpstas izmērus un darbības prasības var pārskatīt pirms sakabes konfigurācijas apstiprināšanas.
